SH-485-L工業級防雷光電隔離轉換器
說明書
產品簡介
圣宏SH-485-L是RS-232轉RS-485的防雷光電隔離型接口轉換器，可將單端RS-232信號轉換為平衡差分的RS-485信號。采用三線制（TXD、RXD、GND）通信,自動收發數據。

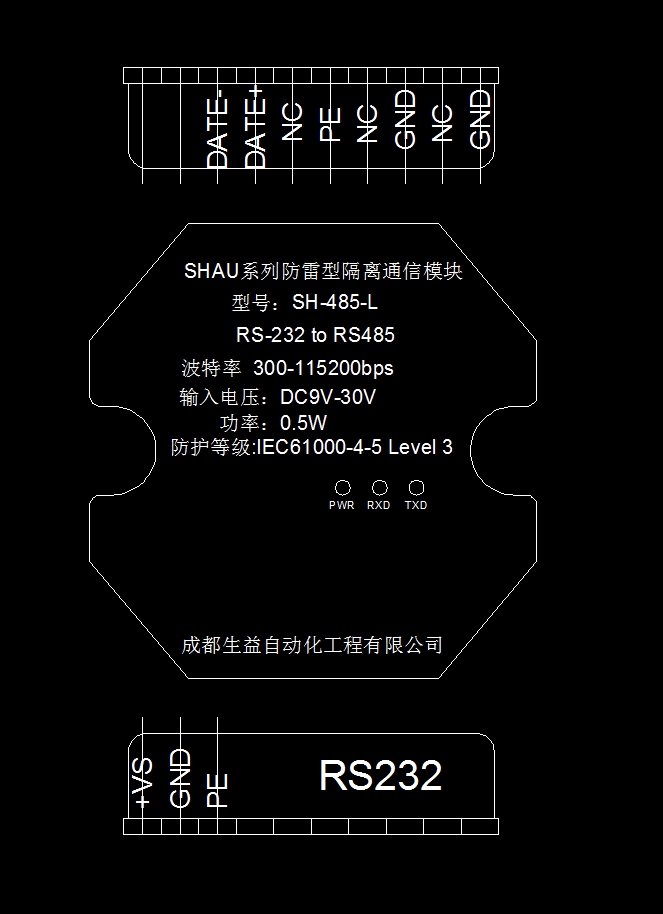

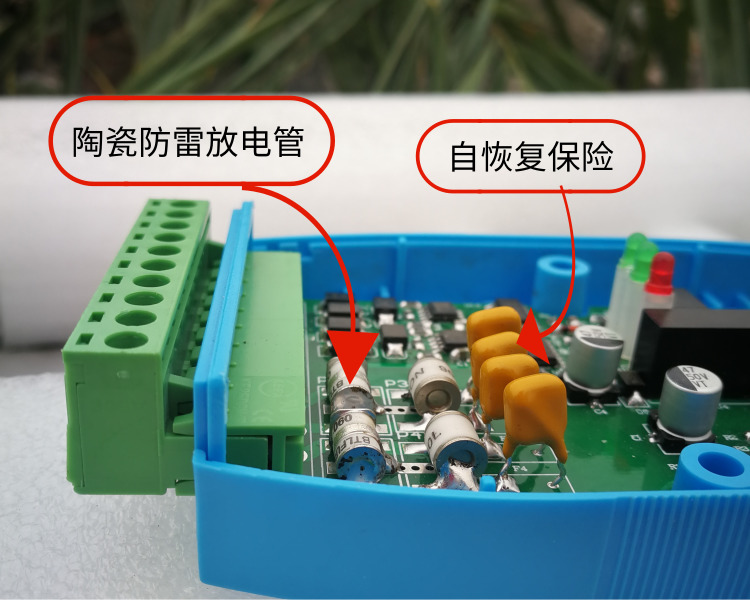

專為保護RS-485接口而設計，內置的光電隔離器、TVS瞬態電壓抑制保護器及放電管，提供高達3000VRMS的隔離電壓，使TVS管及放電管呈高阻狀態。在經受瞬間的高能量沖擊時，吸收一個大電流，將兩端電壓控制在預定數值內，保證后面的電路元件不受瞬態高壓沖擊而損壞。
SH-218光電隔離型接口轉換器，即插即用，適用于主控機之間、主控機與單片機或外設之間的點到點、點到多點遠程多機通信網絡，可連接128個RS-485接口設備。
產品優勢
1、 高防雷級別，可承受5000A的直擊雷、閃電和線路上產生的浪涌電壓和瞬態過壓。
2、 進口芯片，雙端隔離完全防護，性能穩定可靠。
3、 內置光電隔離器，主電源與485信號輸出端均可提供高達3000VRMS的隔離電壓。
4、 即插即用，不需要靠初始化RS-232串口，無需跳線設置實現半雙工(RS-485)模式轉換。
5、 零延時自動收發數據，小極間電容，零延時，高速傳輸，速率高達300-115.2Kbps。
6、 適合所有現有操作軟件和接口硬件，操作簡便。
7、 模塊帶電源指示燈及數據流量指示燈，可指示故障情況。
產品性能指標
l 兼容RS-232、RS-485TIA/EIA標準
l 自動發送/接收數據，無需外部的流量控制信號(RTS)，真正的三線(TXD.RXD.GND)制通信
l 通信速率：300bps-115.2Kbps
l 能夠連接128個RS-485接口設備
l 通訊距離：5000米/9600bps
l 電源及數據流量指示燈，可檢測故障點
l 防護等級：IEC6100-4-5 Level 3
l 工作方式：異步半雙工（RS-485），無需跳線設置
l 可提供高達3000Vrms的隔離電壓，專用DC/DC模塊，RS-485提供每線5000A防雷、浪涌、±15KV ESD保護及防止共地干擾

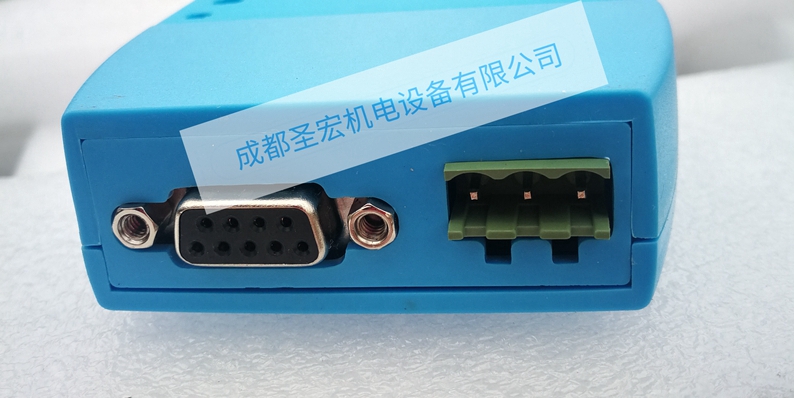

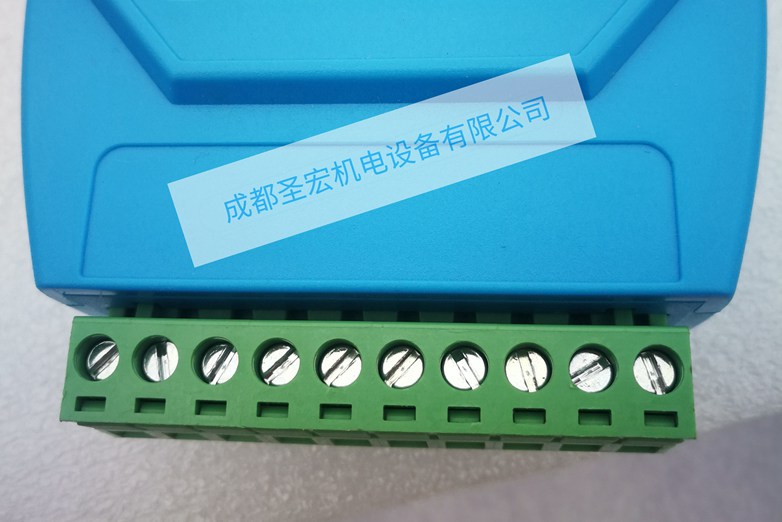

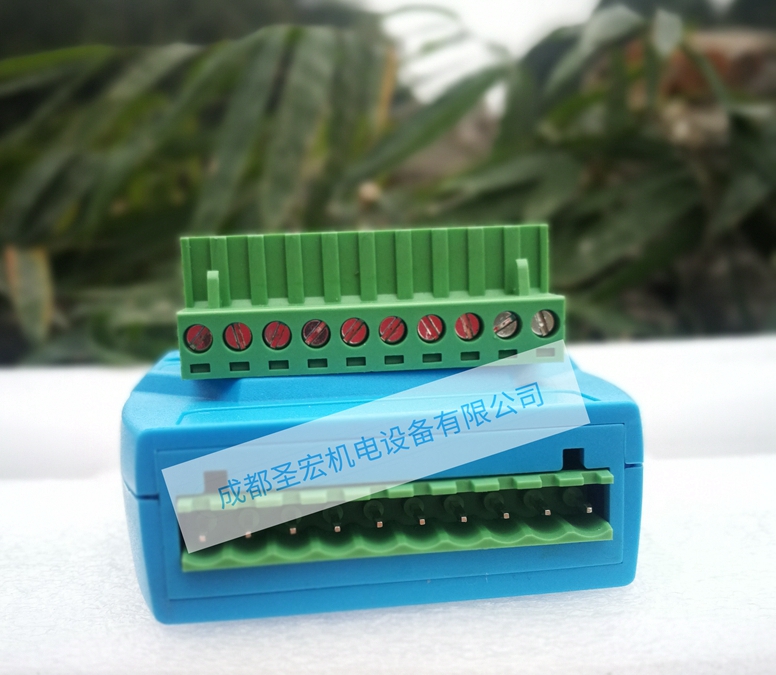

l 電氣接口：DB9孔型到DB9針型及RJ-45連接器
l 傳輸介質：雙絞線或屏蔽線
l 外形尺寸：124mm mm×72mm×27mm
l 使用環境：-40℃ ~85℃，相對濕度5%~95%
l 功率：0.5W
l 即插即用， 適用于一切所使用的通訊軟件
l 支持DOS/WIN98/WIN95/WIN2000/NT/XP/Linux等操作系統
適用范圍
SH-422-L工業級防雷光電隔離轉換器廣泛使用于工業自動化控制系統、道路交通控制自動化、工業集散分布系統、安防系統、POS系統、樓宇自控系統、自助銀行系統、閉路監控、智能卡、一卡通、門禁系統、消費系統、考勤系統、停車場系統、公共汽車收費系統、公路收費站系統等等。
故障及排除
1、 數據通信失敗
l 檢查RS-232接口接線是否正確
l 檢查RS-485輸出接口接線是否正確
l 檢查接線端子是否連接良好
2、 數據丟失或錯誤
l 檢查數據通信設備兩端數據傳輸速率、格式是否一致
