產品簡介

圣宏SH-422-L是一款可兼容RS-232C、RS-422、RS-485的防雷光電隔離型接口轉換器，可將單端RS-232信號轉換為平衡差分的RS-422或RS-485信號。采用三線制（TXD、RXD、GND）通信,自動收發數據。

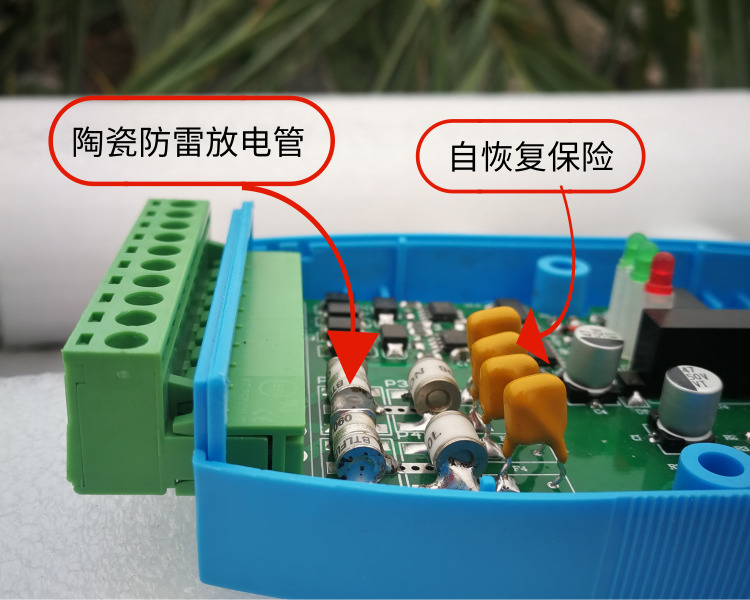

專為保護RS-422/RS-485接口而設計，內置的光電隔離器、TVS瞬態電壓抑制保護器及放電管，提供高達3000VRMS的隔離電壓，使TVS管及放電管呈高阻狀態。在經受瞬間的高能量沖擊時，吸收一個大電流，將兩端電壓控制在預定數值內，保證后面的電路元件不受瞬態高壓沖擊而損壞。

SH-218光電隔離型接口轉換器，即插即用，適用于主控機之間、主控機與單片機或外設之間的點到點、點到多點遠程多機通信網絡，可連接128個RS-422或RS-485接口設備。

產品優勢

1、  高防雷級別，可承受5000A的直擊雷、閃電和線路上產生的浪涌電壓和瞬態過壓。

2、 進口芯片，雙端隔離完全防護，性能穩定可靠。

3、  內置光電隔離器，主電源與485信號輸出端均可提供高達3000VRMS的隔離電壓。

4、 即插即用，不需要靠初始化RS-232串口，無需跳線設置實現全雙工(RS-422) 、半雙工(RS-485)模式轉換。

5、  零延時自動收發數據，小極間電容，零延時，高速傳輸，速率高達300-115.2Kbps。

6、 RS-485、RS-422自動識別功能，適合所有現有操作軟件和接口硬件，操作簡便。

7、 模塊帶電源指示燈及數據流量指示燈，可指示故障情況。

產品性能指標

l  兼容RS-232、RS-485、RS-422 TIA/EIA標準

l  自動發送/接收數據，無需外部的流量控制信號(RTS)，真正的三線(TXD.RXD.GND)制通信

l  通信速率：300bps-115.2Kbps

l  能夠連接128個RS-485或RS-422接口設備

l  通訊距離：5000米/9600bps

l  電源及數據流量指示燈，可檢測故障點

l  防護等級：IEC6100-4-5 Level 3

l  工作方式：異步半雙工（RS-485）或異步全雙工(RS-422)通用，無需跳線設置

l  可提供高達3000Vrms的隔離電壓，專用DC/DC模塊，RS-485/422提供每線5000A防雷、浪涌、±15KV ESD保護及防止共地干擾

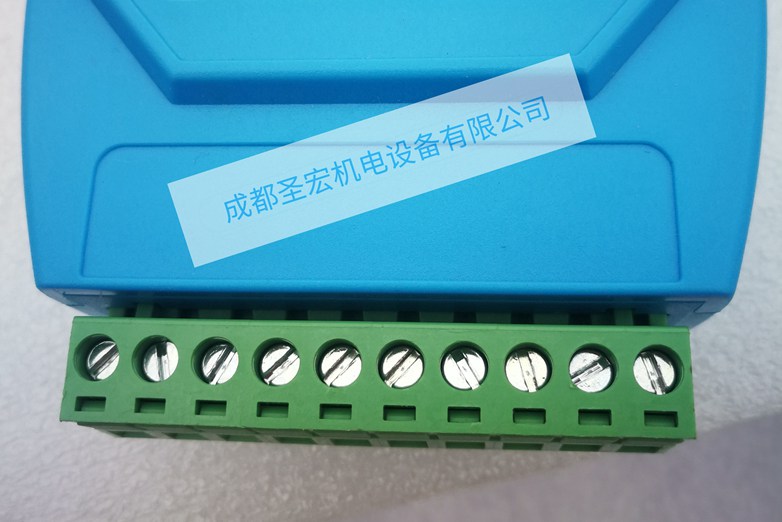

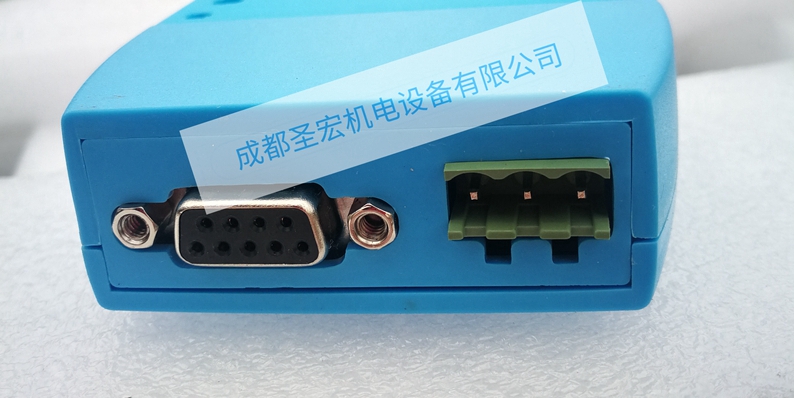

l  電氣接口：DB9孔型到DB9針型及RJ-45連接器

l  傳輸介質：雙絞線或屏蔽線

l  外形尺寸：124mm mm×72mm×27mm

l  使用環境：-40℃ ~85℃，相對濕度5%~95%

l  功率：0.5W

l  即插即用， 適用于一切所使用的通訊軟件

l  支持DOS/WIN98/WIN95/WIN2000/NT/XP/Linux等操作系統

適用范圍

SH-422-L工業級防雷光電隔離轉換器廣泛使用于工業自動化控制系統、道路交通控制自動化、工業集散分布系統、安防系統、POS系統、樓宇自控系統、自助銀行系統、閉路監控、智能卡、一卡通、門禁系統、消費系統、考勤系統、停車場系統、公共汽車收費系統、公路收費站系統等等。

故障及排除

1、  數據通信失敗

l  檢查RS-232接口接線是否正確

l  檢查RS-485/RS422輸出接口接線是否正確

l  檢查接線端子是否連接良好

2、  數據丟失或錯誤

l  檢查數據通信設備兩端數據傳輸速率、格式是否一致
