一、 系統簡介
本系統采用上位機、觸摸屏、智能采集模塊、溫濕度采集模塊及高精度PT100測溫線等組成?？梢詫A筒倉、方筒倉、鋼板倉，散裝倉等各種環境下的溫度、濕度數據進行采集記錄與分析。

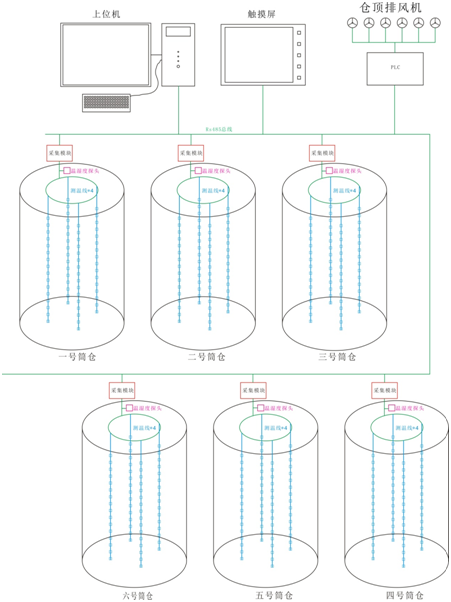

系統組態圖
二、 系統優勢
☆ 數據精確，性能穩定
1、采用進口高精度PT100溫度傳感器，高性能溫濕度變送器，專業溫濕度環境監測控制系統，數據精確。
2、 采用數字信號傳輸，布線方便，信號傳輸距離遠，有效避免傳輸誤差或信號損失。
3、采用工業級觸摸屏和采集模塊、開關電源、485通訊網絡布線，壽命期長，性能穩定。
☆ 安全系數極高
1、系統有權限操作，多庫區監測系統聯網，保障系統穩定運行和數據安全。
2、24小時不間斷低能耗運行，實時聲光報警，安全可靠。
3、可與筒倉附屬設備聯動，自動啟停筒倉通風風機，倉頂除濕風機等，保障糧倉安全。
4、 數據保存時間長，最長可達5年以上，一鍵導出歷史數據。
☆ 高效管理，組網精簡方便
1、開放式MODBUS通訊協議，系統擴展，組網方便。
2、界面圖形化，操作簡單、直觀，一學即會。
3、一臺監控計算機完成所有庫區溫濕度監控，精簡，高效。
4、軟件功能豐富、實用，方便維護及功能升級。
☆ 有效降低成本
1. 通訊訊網絡布線，一條雙絞線連接所有采集終端，大大減少布線工程量，方便，經濟。
2. 多庫區聯網，集中監測，精簡了設備，大量減少設備和人力投入。
三、 功能簡介

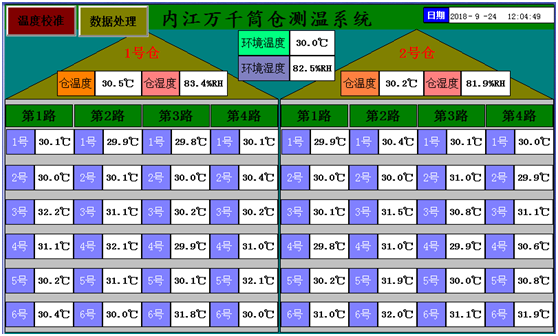

測溫系統主界面
2 多種界面：具有實時狀態顯示、實時曲線、歷史曲線、數據報表、組態報表等多種數據顯示及分析方式。
2 組態靈活：畫面、文字及曲線，均可根據測量需要設置，可統計任意區間的數據最大值、最小值及平均值，靈活組態，直觀清晰，應用可擴展。
2 數據存儲：數據自動存儲、數據導出（另存）Excel。
2 數據查詢（需授權）：通過輸入查詢時間，即可查詢所需被測點對應時間點或時間段的數據記錄和曲線記錄。
2 數據打印（需授權）：支持報表打印、歷史曲線打印及在Excel里打印。
2 監測報警：監控點上下限報警值可設置，當監測數值達到報警條件時，改變相應數據顏色，同時發出聲音警報。報警歷史數據可查詢。
2 穩定準確：軟件運行穩定，抗干擾能力強，數據采集準確度高，滿足高標準數據監測要求。

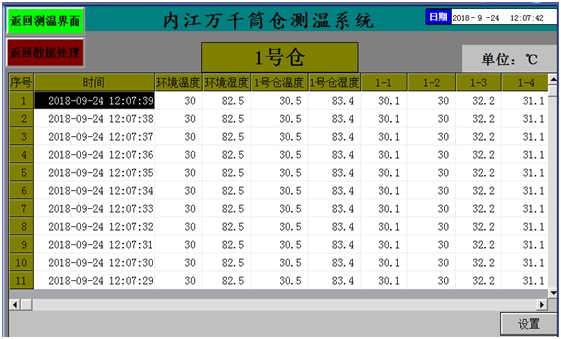

測溫系統數據導出界面
四、筒倉使用技巧：
2 當原料淹沒了測溫點后，溫度曲線非常平坦。從曲線圖可以推算出倉內的大致料位。
2 當原料溫度出現異常時，曲線顯示該時間段溫度在上升。應密切監視，并通過通風、倒倉，盡快降至正常溫度。
2 夏天，鋼板倉受陽光爆曬，溫度升高，倉內表層糧食溫度上升，水份蒸發，空氣溫度增加。晚間溫度下降，高溫水汽凝結落到倉內導致表層糧食極易霉變。本系統能監測倉頂空氣溫濕度。溫濕度異常時，報警提醒或自動打開通風系統排除濕熱空氣。
五、性能指標
測溫精度：± 0.2°C
分辨率：0.1°
測濕精度：± 5°RH
響應速度：5秒
溫度范圍:-55°C 到 +50°C
濕度范圍：0～100%RH
數據存儲：1年
客戶案例
我公司研發的筒倉溫濕度數據采集控制系統，已在內江萬千飼料、廣安萬千飼料、廣漢國雄飼料等公司投入使用，全面實現了筒倉溫濕度智能控制，保證原料處于最佳保存狀態，減少浪費，降低能耗，節省大量成本。
業務聯系：李工13880056742（微信同號）QQ 381996850
